Описание кабеля АВВГ
Силовой кабель АВВГ — это электромеханическое устройство с изоляцией из пластмассы. Применяется как передающее и распределяющее электроэнергию в сетях, где Uраб от 0.66 до 1 кВ при частоте 50 Гц.
Область применения кабеля АВВГ
Данный кабель активно используется в строительстве, на промышленных предприятиях, в быту.
Информация по приобретению кабеля АВВГ
Мы можем предложить Вам кабель АВВГ по оптовым ценам. Чтобы осуществить выгодную покупку и задать интересующие вопросы, свяжитесь с нашими представителями: в Саранске, Пензе, Нижнем Новгороде, Воронеже, в Ростове-на-Дону и в других городах России.
Товар сертифицирован и соответствует всем необходимым нормам качества.
Условия эксплуатации кабеля АВВГ
Как в помещениях, так и на открытом воздухе кабель отлично работает. Проложенный в пучках, не распространяет горение. Прочен и универсален, что позволяет свободно эксплуатировать устройство в пожаро- и взрывоопасных места (шахтах, АЭС и проч.), прекрасно выдерживает вибрацию.
Расшифровка кабеля АВВГ
Что представляет собой в техническом плане, можно выявить из его буквенного обозначения, где
«А» - жила-токопроводник из алюминия;
«В» - ПВХ-изолирующий слой для каждой из жил;
«В» - внешняя пластикатовая оболочка;
«Г» - отсутствие защитного кожуха.

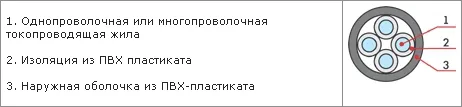

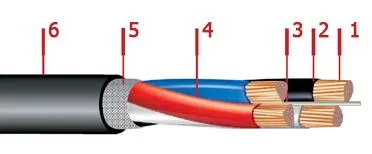

Конструкция кабеля АВВГ
Рассмотрим её подробнее:
- В центральной части находится жила, проводящая ток.
Она алюминиевая, принадлежащая к 1/2 классу, одно- или многожильная. - Жилы заключены в изолирующие оболочки; для этих целей применяется негорючий и прочный ПВХ-пластикат.
- Внешняя защитная оболочка также состоит из поливинилхлоридного пластиката.
Технические характеристики кабеля АВВГ
Uном — 0.66 до 1 и 6 кВ.
Номинальная частота — 50 Гц.
Режим работы, t от -50 °С до +50 °С.
Относительная влажность воздуха (при t0 +35 °C) – до 98%;
Срок эксплуатации: 30 лет.
Гарантия: 5 лет (со дня начала эксплуатации).
Ведения монтажных работ без предварительного прогрева при t от -15 °С и выше.
Tmax допуст нагрева жил для устройств:
- в процессе работы: +70 °C;
- в аварийном состоянии: до +80 °C.
- при коротком замыкании: +160 °C.
Rmin изгиба в процессе прокладки:
- для одножильных устройств ? 15 наружных ?;
- для многожильных устройств ? 7.5 наружных ?;
Строительная длина:
- при сечении 2.5х16 мм2 — 450 м;
- при сечении 25х70 мм2 — 300 м;
- при сечении от 95 мм2 и выше — 200 м.

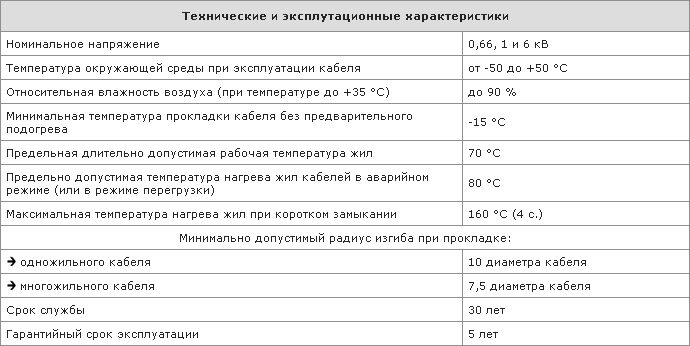

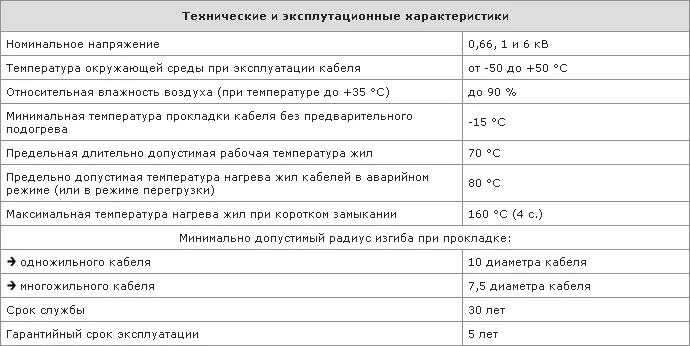

Нагляднее изображено в таблице:
Монтажные работы
АВВГ — кабель, который легко монтируется практически в любых условиях, в том числе на горизонтально, наклонно или вертикально расположенных участках, в сухих и сырых помещениях, на открытой территории, в зонах с риском распространения огня. Не рекомендуется вести сборку кабеля в таких условиях, где возможно механическое воздействие на устройство, например, в траншеях: кабель могут задеть и повредить работающие механизмы или транспорт.
Обозначение в нормативных документах
Данный силовой кабель производится на специализированных заводах по выпуску электромеханических изделий в соответствие с ГОСТ-ами 15150-69; 16442-80; 22483;5151-79.
Расчетная масса кабеля АВВГ
| Число жил и номинальное сечение, мм2 | Наружный диаметр кабеля, мм | Масса 1 км кабеля, кг |
150
216
265
365
499
743
940
1301
1652
2120
2544
3135
3765
4831 |
2.5
4
6
10
16
25
35
50
70
75
120
150
185
240 | 11.8
14.0
15.3
17.4
20.3
24.6
27.4
31.8
34.8
38.8
42.0
46.2
50.2
56.6 |
Пожарная безопасность кабеля АВВГ
Кабель АВВГ, снабженный негорючей пластикатовой оболочкой, активно используется в помещениях промышленного и бытового (жилого) назначения, где требования к пожарной безопасности повышены. Он почти не распространят дыма и пламени.
Цена на кабель АВВГ в Туле
Для наших покупателей, фирма Рукабель готова предоставить полный
ассортимент кабельной продукции. Наши специалисты всегда рады помочь Вам
в подборе кабеля. У нас Вы можете приобрести
кабель АВВГ в любом объеме, с оперативной доставкой
со склада Туле. К тому же, став нашим постоянным клиентом -
Вы получите гибкую систему скидок!
